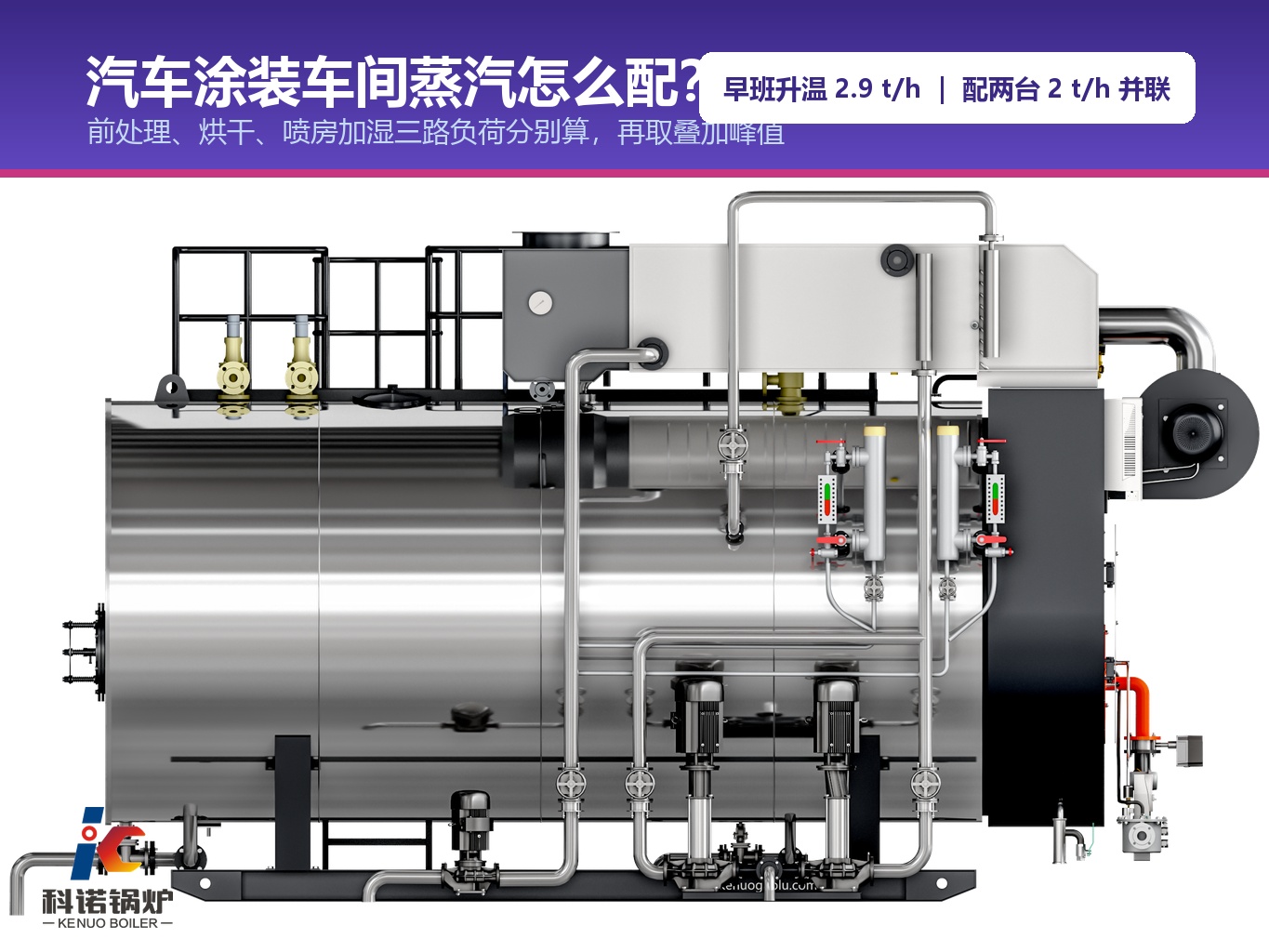

汽车涂装车间的蒸汽按三路配：前处理槽液加热、喷房空调加湿、烘干与流平段换热。三路的用汽特性完全不同——前处理要的是早班开机那一小时的大流量，喷房加湿是冬季全天连续且平稳的负荷，烘干段是跟着生产节拍走的恒定负荷。峰值出现在冬季早班：槽液从夜间保温状态升到工艺温度、喷房加湿同步拉满的那段时间，按峰值配锅炉，容量往往比按平均耗汽算出来的大一倍。

三路负荷各占多少

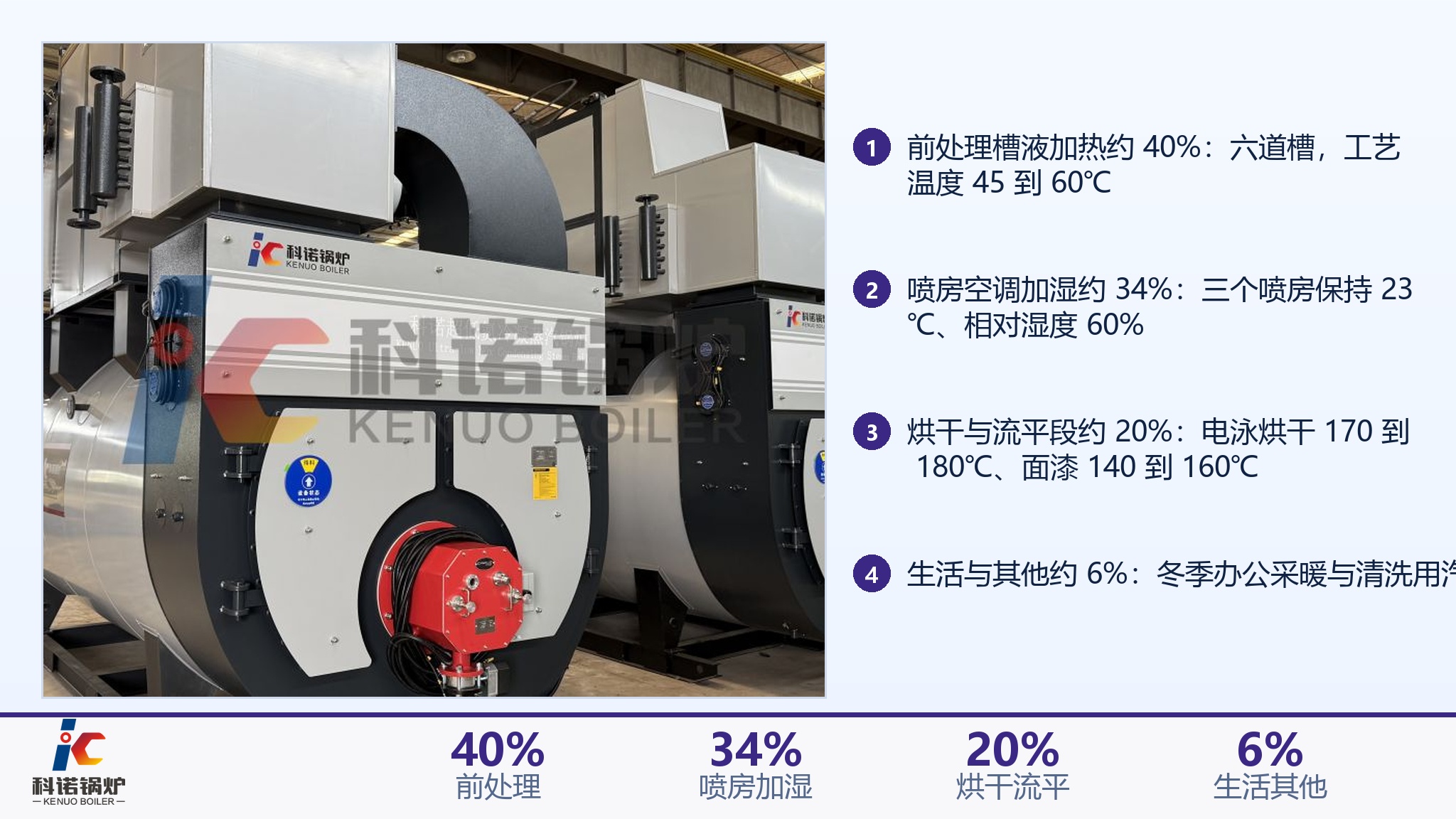

以一条年产 20 万套汽车塑料件（保险杠、外饰件）的涂装线为例，按冬季运行状态加权，蒸汽负荷分四块：

- 前处理槽液加热：约 40%，六道槽（预脱脂、脱脂、水洗、表调、磷化、钝化），工艺温度 45 到 60℃

- 喷房空调加湿：约 34%，三个喷房要保持 23℃、相对湿度 60% 加减 5%

- 烘干与流平段：约 20%，电泳烘干炉 170 到 180℃、面漆烘干 140 到 160℃

- 生活与其他：约 6%，冬季办公采暖与清洗用汽

夏季喷房加湿量大幅下降，主要负荷只剩前处理与烘干，全年最不利工况在冬季。

前处理槽的耗汽怎么算

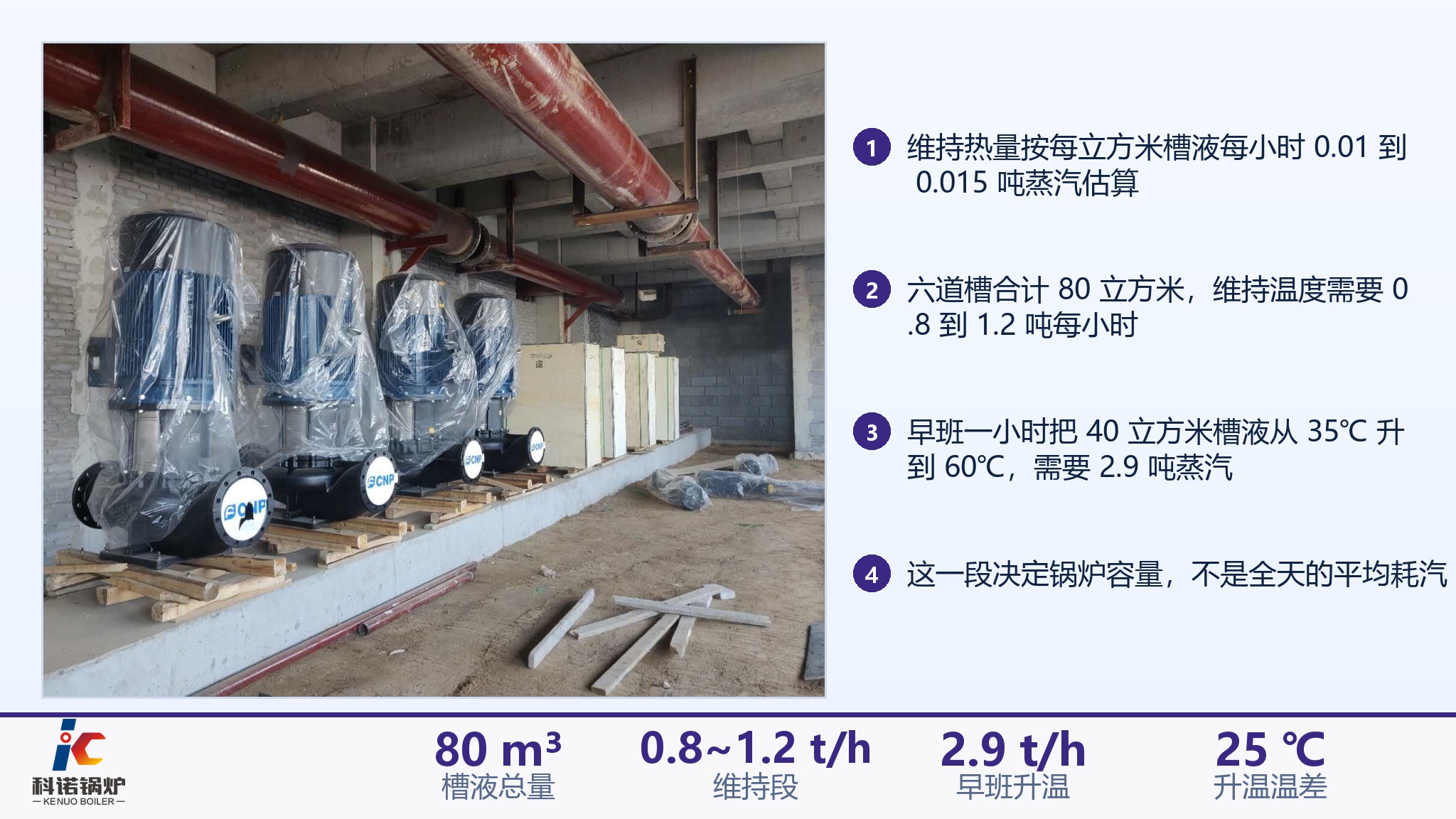

槽液加热的耗汽分两块，维持和升温。维持热量来自三处散失：槽面蒸发与对流散热、槽壁与管路散热、工件带走的热量。工程上按每立方米槽液每小时 0.01 到 0.015 吨蒸汽估算，六道槽合计槽液 80 立方米，维持温度需要的蒸汽在 0.8 到 1.2 吨每小时。

早班升温这一段才是峰值来源，夜间槽液保温在 35℃ 左右，早班要在一小时内把脱脂槽和磷化槽升到 55 到 60℃，按槽液 40 立方米、升温 25℃ 计算，热量是 40000 千克乘 25℃ 乘 4.18 千焦每千克每摄氏度，约 418 万千焦，除以换热效率 70% 与 0.8 兆帕饱和蒸汽的汽化潜热 2040 千焦每千克，一小时内需要约 2.9 吨蒸汽，也就是接近 3 吨每小时的瞬时流量。这一段决定了锅炉容量，而不是全天的平均耗汽。

前处理要 0.8 兆帕、喷房加湿只要 0.3 兆帕，两路压力差得远。科诺的处理方式是一台机组按 1.25 兆帕出汽，到用汽点再分路减压：主管按高压走、管径小，前处理侧减压到 0.8 兆帕、喷房侧减压到 0.3 兆帕，避免为了最低那一路把整条管网都放大。

喷房空调加湿怎么算

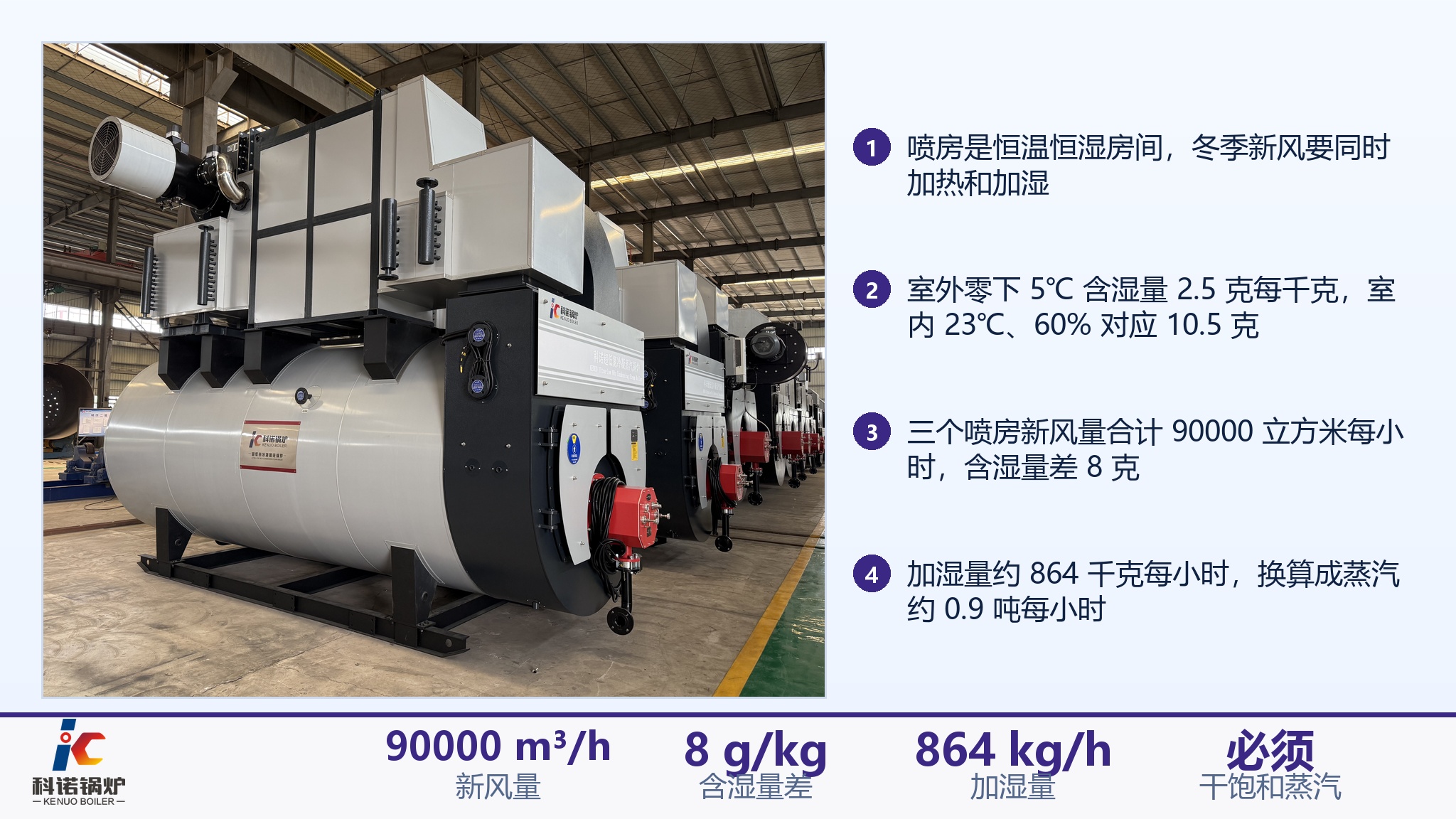

喷房是恒温恒湿房间，冬季新风要同时加热和加湿。加湿量按新风量和含湿量差算：室外零下 5℃ 时空气含湿量约 2.5 克每千克干空气，室内 23℃、相对湿度 60% 对应约 10.5 克每千克，差值 8 克每千克。三个喷房的新风量合计 90000 立方米每小时，加湿量就是 90000 乘 1.2 千克每立方米乘 0.008，约 864 千克每小时，换算成蒸汽约 0.9 吨每小时。

加湿这一路对蒸汽品质有要求：必须是干饱和蒸汽。蒸汽带水时，水滴会在风管和喷房顶部凝结，落到刚喷完漆的工件表面就是漆面缺陷，返工一件的成本远高于锅炉效率那点差别。科诺超低氮冷凝蒸汽锅炉采用跑道形回燃室结构，蒸汽空间高度和体积加大，实测蒸汽干燥度 99.83%，进入空调机组的蒸汽基本不带水。

烘干与流平段

烘干炉的热源多数用天然气直燃，做蒸汽换热的一般是流平室、闪干室和部分低温烘干段，工艺温度 60 到 110℃。按炉体表面积散热与循环风加热算，这部分负荷在 0.5 到 0.8 吨每小时，全天恒定，不参与峰值叠加讨论。

合计与选型

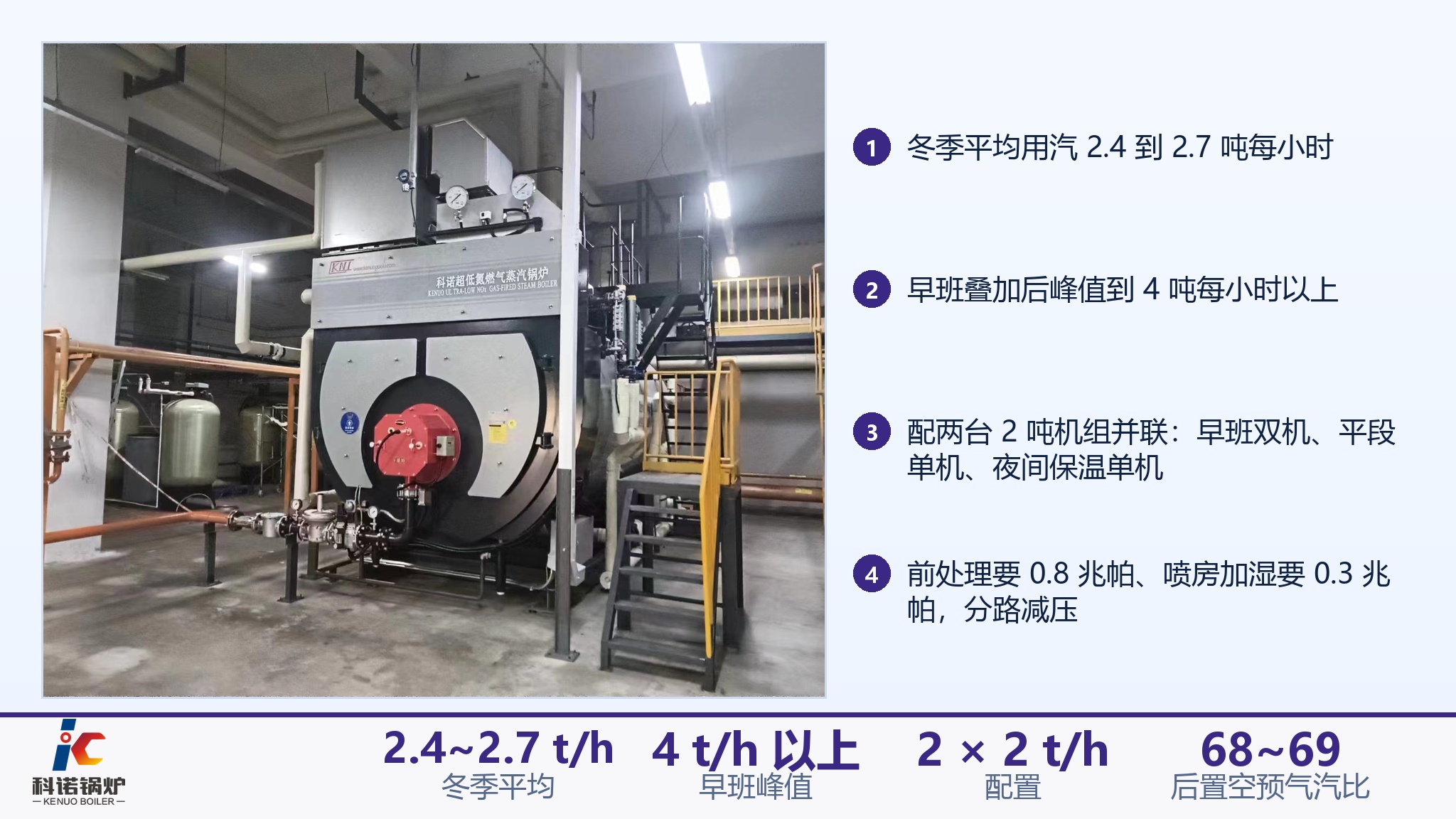

四块加起来，冬季平均用汽在 2.4 到 2.7 吨每小时；早班开机那一小时，前处理升温 2.9 吨、喷房加湿 0.9 吨、烘干 0.6 吨叠加，峰值到 4 吨每小时以上。锅炉按峰值配 4 吨每小时、额定压力 1.25 兆帕，理由有两条：前处理槽液升温需要 0.8 兆帕的蒸汽，管网再占 10% 到 15% 的阻力；喷房加湿只用到 0.3 兆帕，经减压后接入。

科诺燃气蒸汽锅炉覆盖 2 到 25 吨每小时的产汽量，这条线配两台 2 吨机组并联比配单台 4 吨更合适：早班双机同时上，白天平段只留一台，夜间保温单机低负荷运行，每台都保持在较高的负荷率区间，固定损失摊薄。涂装车间的凝结水回收率高、回水温度通常在 80℃ 以上，这种工况适合选 7 代后置空预型，它把余热用来加热助燃空气，凝结水 90℃ 工况下气汽比可做到 68 到 69，热效率最大 103%，排烟温度降到 70℃ 附近。

冬夏差别与凝结水回收

涂装线全年用汽曲线是两头低、中间平的形状，夏季少了加湿那一块，总量降到 1.8 吨每小时上下。多台并联的配置能跟着季节调台数，比一台大炉全年低负荷运行合理。

凝结水这条线值得单独说：前处理槽液加热用的是板式换热器，蒸汽在板片另一侧凝结，凝结水不接触槽液、没有被污染，回水温度 80 到 95℃，是锅炉最理想的水源。这些水回到锅炉房，比补常温软化水少烧一份燃气。科诺 PGS 免检盘管蒸汽发生器在喷房加湿这类小流量的独立回路上也能用，水容积小于 50 升，不用报装、报验、年检，可以在喷房旁边就地布置，主蒸汽管短了，沿途压降和散热损失也小。

关于涂装车间配蒸汽，几个常被问到的问题

Q：涂装线为什么不能按平均耗汽配锅炉？

A：因为峰值出现在早班开机那一小时。槽液从夜间保温状态升到工艺温度，需要的瞬时流量是全天平均值的两倍以上，再加上喷房加湿同步拉满，按平均值配的锅炉在这段时间会掉压，槽液升温时间被拖长到两小时以上，直接影响开线时间。正确做法是把升温时段单独算一遍，取这个峰值配容量。

Q：喷房加湿能不能用蒸汽直接喷？

A：可以，前提是干饱和蒸汽且管路洁净。湿蒸汽会带水，水滴落在工件表面形成漆面缺陷；管路里的铁锈和杂质被带进喷房同样会造成颗粒缺陷。所以加湿用的蒸汽要求干燥度高、管材耐腐蚀，必要时要加装汽水分离和过滤。

Q：脱水废气的余热能不能回收？

A：烘干段排出的废气温度较高，可以在排风管上加装气水或气气换热器预热新风；如果厂区有蒸汽凝结水，回收这部分回水到锅炉房同样直接减少燃气消耗。回水温度高的系统适合后置空预型机组，用余热加热助燃空气，而不是继续用常规冷凝段。

Q：多台并联和一台大炉，哪种更适合涂装线？

A：涂装线用汽曲线波动大，多台并联更合适。早班双机、平段单机、夜间保温低负荷，每台机组都落在高负荷率区间，固定损失摊薄；一台大炉全年大部分时间低负荷运行，固定损失占每吨汽的比例会明显上升。科诺的多台并联方案配群控系统，按实时用汽量决定开几台蒸汽机组。
