买锅炉的人大多会问吨位、压力、燃料类型，很少有人问内部结构长什么样。但同样一台 15 吨级的燃气蒸汽锅炉——这个系列蒸发量覆盖 0.5 到 30 吨/小时——炉胆怎么摆、烟气走几趟、水怎么循环，这些细节直接决定了热效率能到多少、蒸汽稳不稳、一年多烧多少燃料。

三回程是卧式燃气锅炉的主流结构，偏心三回程是在这个基础上的优化方案。拆开看。

三回程，烟气在炉内走了三趟

所谓三回程，说的是高温烟气的流动路径。

一回程在炉膛里——燃气在波纹炉胆中燃烧，火焰和高温烟气把热量辐射给炉壁的水，这是辐射换热，温度最高、换热强度最大。

二回程折进前烟箱，从左侧进入螺纹烟管束，往回走一段。这时候烟气温度已经降下来，靠对流换热继续把热量传给管外的水。

三回程再折进后烟箱，从下部的烟管束往前走，最后进入尾部节能装置或排烟口。

每多一个回程，烟气就在炉内多待一会儿，换热就更充分一些。二回程锅炉排烟温度通常在 180°C—220°C，三回程能做到 120°C—160°C，排烟带走的热量少了一大截。

偏心，炉胆不在中间了

普通三回程锅炉的炉胆居中布置，左右对称。偏心三回程不一样——它把波纹炉胆挪到了右侧。

左侧空出来的位置放二回程螺纹烟管，下部放三回程烟管。这样一调整，锅筒内部的布局变成了：右侧是高温炉膛区，左侧和中下部是对流换热区。

这个看似简单的位置变化带来几个连锁反应：

锅筒左右两侧的水温拉开了差距。右侧紧挨着炉胆，水温高；左侧和对流区水温低。高低温差推动自然循环，锅水的循环倍率比居中布置高 3 倍以上。

循环倍率高意味着什么？水在受热面之间跑得更快、更均匀，不容易出现局部过热或者局部低温死角。反映到运行上就是水位更稳定、蒸汽压力波动小、传热效率更高。

波纹炉胆加螺纹烟管，换热面积往上拉

炉胆不是直筒的，用的是波纹结构。波纹增加了表面积，同时让炉胆有了伸缩弹性，热胀冷缩时应力更小，寿命更长。

二回程和三回程用的烟管也不是光管，是多段螺距螺纹烟管。螺纹的作用是破坏管内边界层，让高速流动的烟气更充分地把热量交给管壁。同等长度下，螺纹烟管的换热系数比光管高出不少。

辐射段（炉胆）加对流段（螺纹烟管），两头的换热能力都强化了。

热效率为什么能到 97%以上

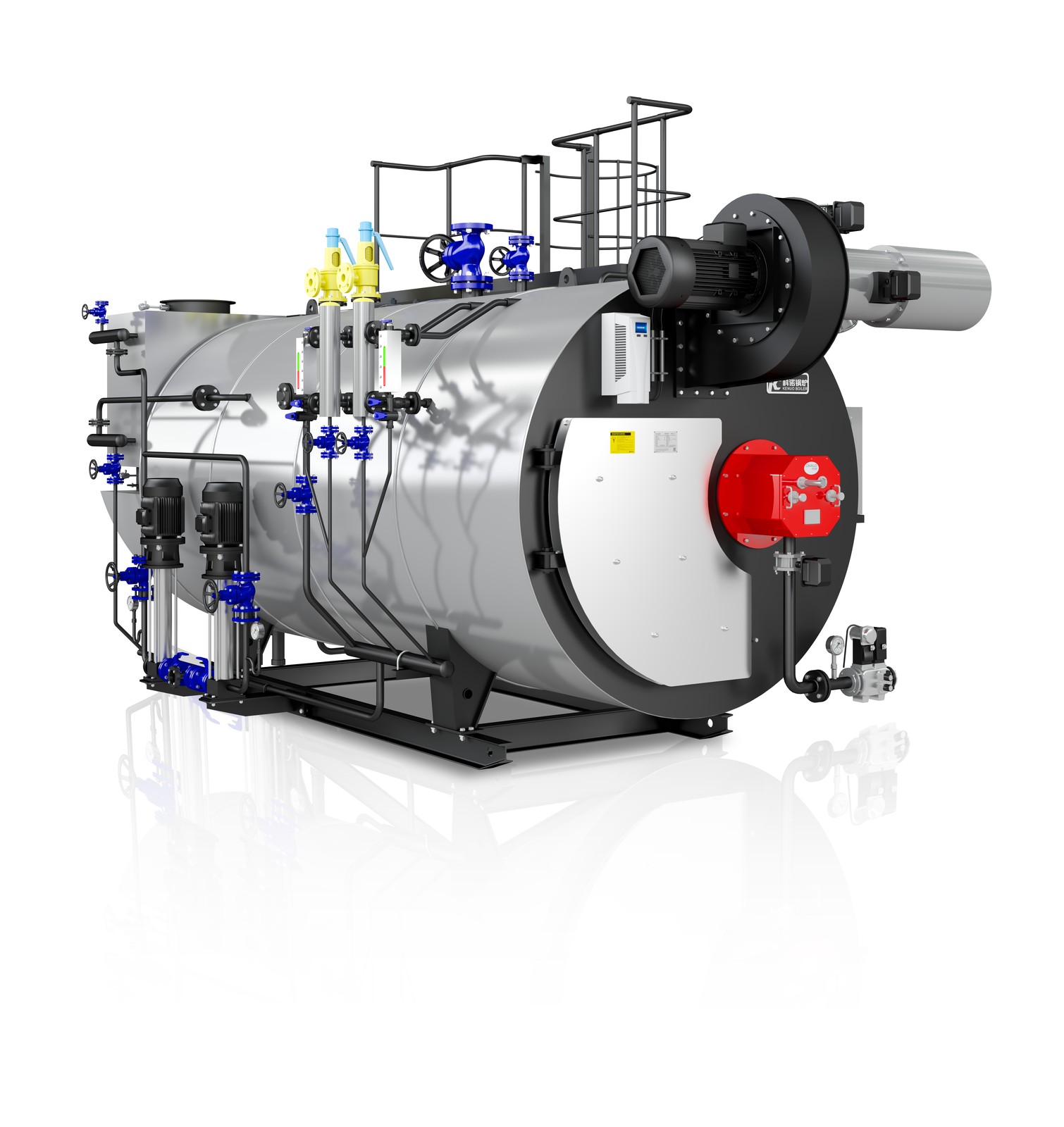

前面说的偏心结构、波纹炉胆、螺纹烟管，把本体换热做到了比较高的水平。但真正把热效率拉到 97% 以上的，还有尾部的冷凝一体机。

这套装置分两级：一级节能器 + 二级冷凝器。

20℃ 的常温软化水先经过二级冷凝器，被排烟预热到大约 90℃，再送进除氧器。这一步省掉了除氧器自用蒸汽量的 80% 以上。预热后的水再进一级节能器进一步升温，然后才回到锅炉本体。

排烟侧，烟气依次经过节能器和冷凝器，温度一路往下掉，最终排烟温度可以压得很低。烟气里的水蒸气在冷凝器中凝结释放潜热，这部分热量也被回收了。

实际运行中表现怎么样

偏心三回程结构对连续运行的工况特别友好。循环好意味着负荷波动时水位和压力恢复得快，不会因为短时间超负荷就报警停炉。蒸汽干燥度能达到 97%，对食品、制药这类对蒸汽品质敏感的行业够用。NOx 排放控制在 30mg/m³ 以内，满足大部分地区的低氮排放要求。

选型的时候怎么看

如果正在选燃气蒸汽锅炉，除了问吨位和压力，可以多问两句结构：

· 炉胆是居中还是偏心？

· 几个回程？

· 尾部有没有冷凝回收？

这三个问题问完，基本就能判断这台锅炉的热效率上限在哪、运行稳定性大概什么水平。结构上的差异，最终都会体现在燃料账单上。
