炉膛做成波浪形就能省气？科诺波纹炉膛的秘密

锅炉炉膛内壁为什么有的是平的，有的是波浪形？波浪形炉膛真的能省气吗？

这个问题很少有采购方会问，但炉膛结构直接影响燃烧效率和氮氧化物排放。科诺的燃气锅炉用的是波纹炉膛，不是随便设计的，背后有具体的换热和低氮逻辑。

平直炉膛的问题：火焰贴壁，局部高温

普通锅炉的炉膛是圆柱形的，内壁是平直的。燃烧器喷出的火焰在炉膛里燃烧，火焰形状通常是纺锤形，中间粗两头细。平直炉膛的问题在于：火焰直径最大的地方容易贴到炉壁上，造成局部高温。

局部高温有两个坏处：一是炉壁温度过高，会加速炉壁材料的老化；二是高温区会生成更多的氮氧化物，因为氮氧化物的生成速度和温度是指数关系，温度超过1500℃后，NOx生成量急剧上升。

另外，平直炉膛的换热面积是固定的，火焰和炉壁的接触面积有限，热量主要靠辐射传递，辐射换热和面积成正比，面积不够，换热效率就上不去。

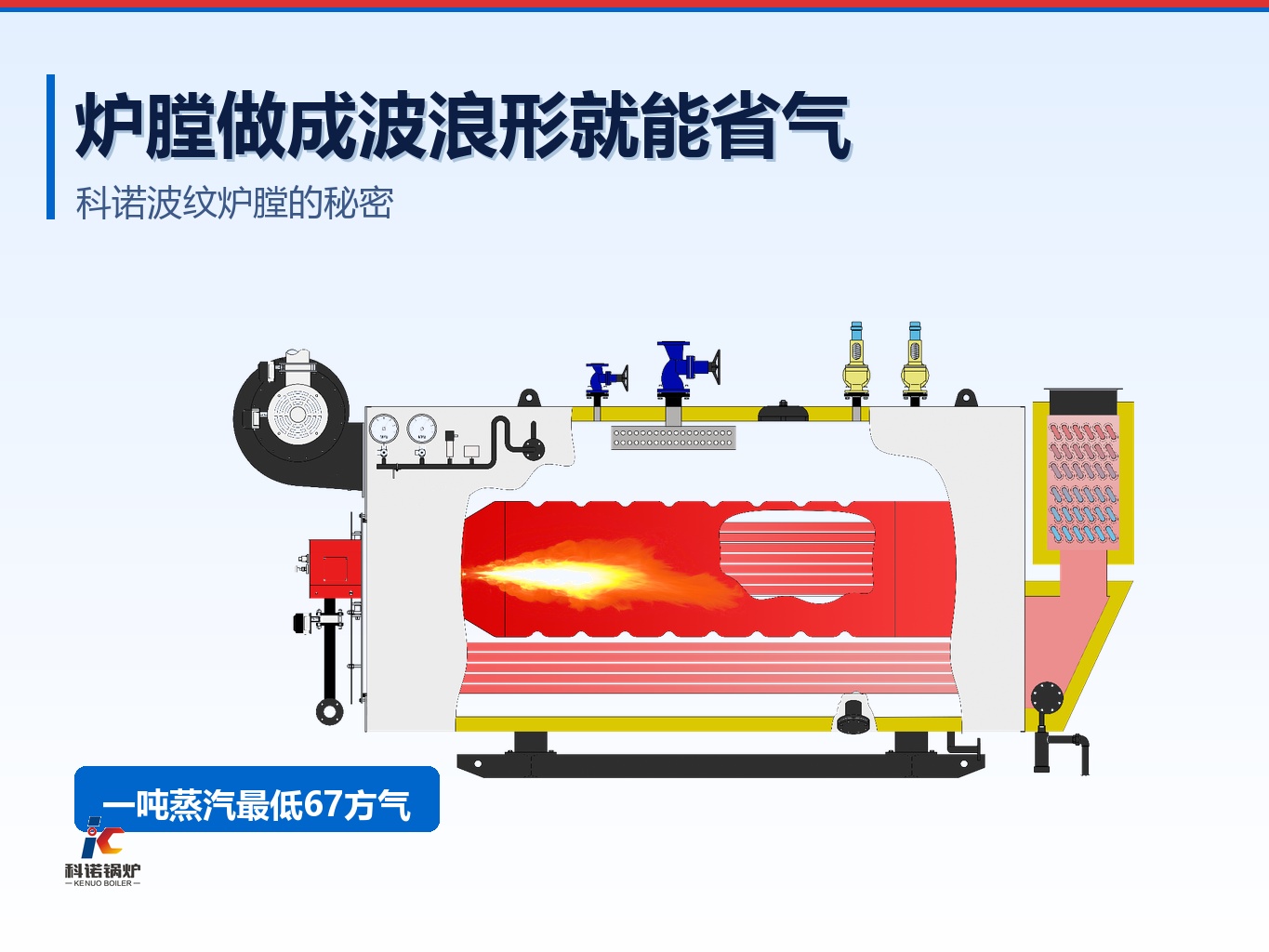

波纹炉膛的内壁不是平的，而是有规律的波浪形凹凸结构。这种结构带来三个好处：

第一，增加换热面积。同样的炉膛长度和直径，波纹形的表面积比平直形大。换热面积大了，辐射换热量就多，烟气在炉膛里就能把更多的热量传给水冷壁，排烟温度更低。

第二，破坏火焰贴壁。波纹形的凹凸结构会扰动炉膛内的气流，让火焰不会稳定地贴在某一个位置，而是在炉膛里更均匀地填充。火焰填充度提高后，整个炉膛的温度分布更均匀，不会出现局部超高温。

第三，降低氮氧化物生成。温度均匀了，局部高温区就少了，氮氧化物的生成量自然就降下来了。科诺的波纹炉膛配合FGR烟气再循环和卡瓦诺低氮燃烧器，实测氮氧化物排放可以稳定在30mg/m³以下，满足最严格的环评要求。

波纹炉膛听起来简单，但制造难度比平直炉膛大。炉壁板要压成波浪形，还要保证焊接质量和圆度，对制造设备和工艺要求高。小厂家没有对应的压型设备，做不了波纹炉膛，只能用平直的。

江苏科诺锅炉有限公司持有A级锅炉制造许可证（证书编号TS2110D60-2030），江苏和北京两个生产基地都有数控压型设备和自动焊接生产线。波纹炉膛的炉壁板是数控压型的，波纹间距和深度都有严格的工艺参数，不是随便压几个坑就行。

焊接方面，科诺用的是埋弧自动焊，焊缝成型均匀，探伤合格率高。波纹炉膛的焊缝比平直炉膛多，焊接质量控制不好容易出问题，这也是为什么很多小厂家不愿意做波纹炉膛的原因。

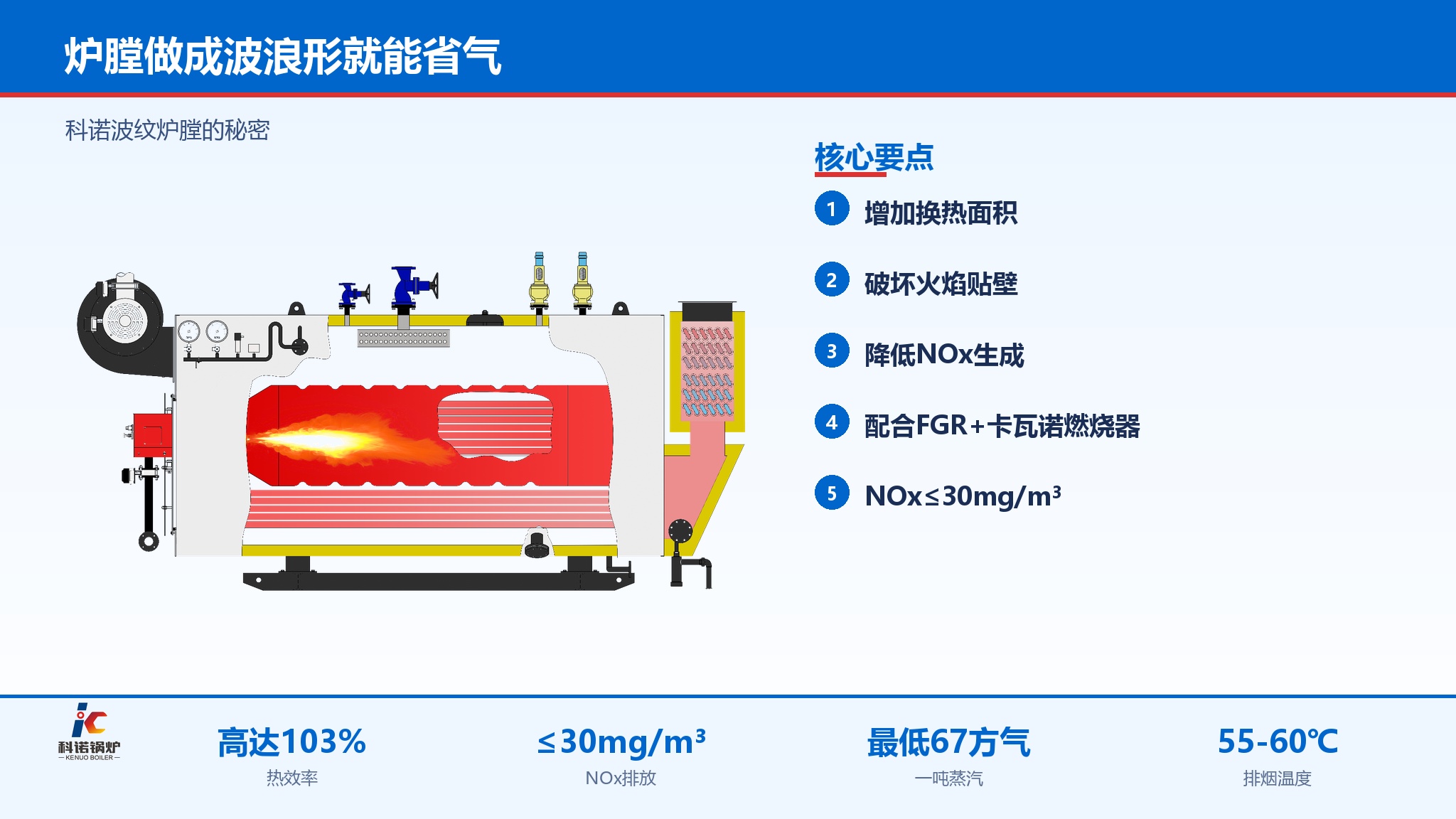

波纹炉膛的效果最终要看数据。科诺的超低氮冷凝蒸汽锅炉，配合波纹炉膛、FGR和卡瓦诺燃烧器，一吨饱和蒸汽的耗气量最低能做到67方，氮氧化物排放≤30mg/m³，排烟温度55℃到60℃。

这三个数据是相互关联的：波纹炉膛增加换热面积→排烟温度降低→省气；波纹炉膛均匀温度→NOx降低→过环评。不是某一个技术单独起作用，而是几个技术配合的结果。

采购时如果只看燃烧器品牌，不看炉膛结构，可能会买到"只换燃烧器"的低氮锅炉，那种锅炉NOx能降下来，但热效率上不去，耗气量还是高。科诺的做法是从炉膛到燃烧器整体设计，不是只改一个部件。

不会。波纹结构反而有一定的自清洁能力，因为气流经过凹凸面时会产生湍流，把表面积灰吹掉。燃气锅炉本身灰分就少，正常运行一两年清一次灰就够了。科诺锅炉的前烟箱是无耐火水泥设计，打开检查和清灰都很方便。

贵5%到10%，主要是制造成本高。但波纹炉膛的热效率高2%到3%，按一吨锅炉一年烧8000小时算，一年能省几千到上万方气，两三年就能把差价省回来。长期运行还是波纹炉膛更划算。

主要是燃气锅炉用，燃油锅炉也能用，但燃煤锅炉因为炉膛温度高、灰分大，波纹结构容易磨损和积灰，用得少。科诺的燃气蒸汽锅炉和热水锅炉都用了波纹炉膛设计，从1吨到50吨都有对应的型号。
